电容行业—引线式组立机束腰封口视觉检测系统发布日期:2023-08-31 浏览次数:0

一、方案简介

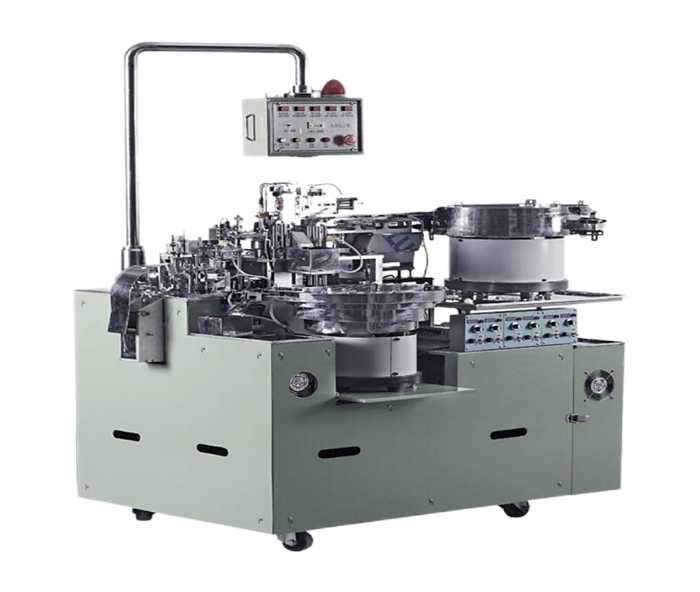

组立机是铝电解电容成型的主要设备,通过一定方式将铝壳、芯包、胶塞的组装形成电容裸品,在此过程中,束腰封口工艺非常关键,束腰封口的质量也决定了电容成品的性能好坏,使用视觉系统对封口和束腰后的裸品实时在线检测,是目前品质过程管控的重要补充手段。我司采用HC-VISIONSys视觉系统对束腰封口后裸品的关键数据指标进行分析和检测,同时结合AI智能相关算法,实时检测束腰封口过程中出现的各类缺陷并配合设备进行剔除,避免了不良品流入下道工序,节约了成本,提高了产品出厂的品质,提升了产品的品牌力和竞争力。


。二、性能优势




兼容组立机生产效率不低于80PCS/MIN,误检率小于0.1%,重复检测精度0.01mm

业内先进的AI算法,稳定检测出束腰和封口处缺陷;

检测标准自学习功能,快速换款调节;

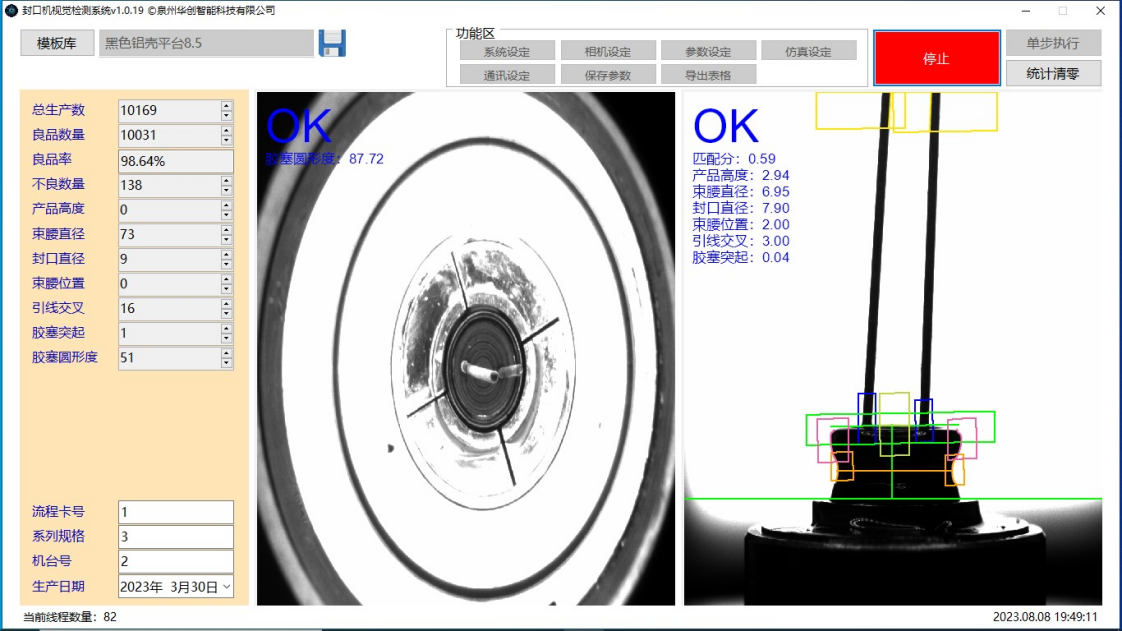

图片和检测数据实时呈现,历史图片和检测数据可追溯;

支持MES数据自动上传对接,助力工厂数字化;

算法自主研发,功能可扩展,支持持续性优化迭代;

三、检测内容一览表

检测工位

检测项目

检测示意

备注

CCD1工位

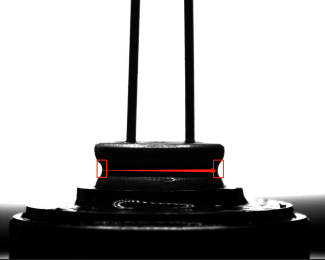

裸品高度



封口直径

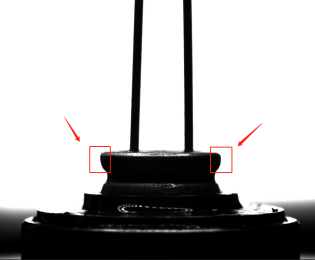

束腰直径

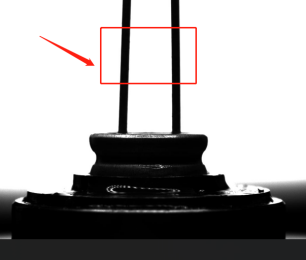

引线交叉

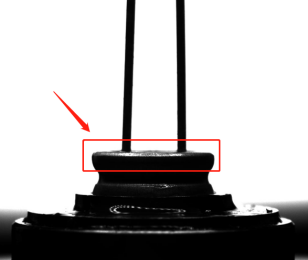

胶塞突起



CCD2工位

胶塞圆形度





四、安装示意
