彩盒包装机视觉定位纠偏系统方案

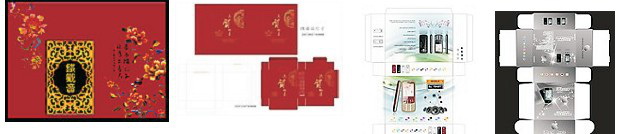

传统包装机用感应器检测皮带上外包装彩纸的位置，指示机构放置底盒于彩纸以上。存在定位精度差（定位误差大于0.2mm）、无法测量彩纸的旋转角度等缺陷。部分包装盒图片如下：

本系统可以自动测量每张彩纸的具体位置和偏转角度，指示运动机构准确把包装底盒放置到彩纸上。

彩纸到达测量位置时，包装机PLC送来“开始测量”信号，工控机指示相机捕捉彩纸图像，检测彩纸的具体位置和偏转角度，发送检测到的数据给PLC，指示PLC准确放置包装底盒到彩纸上。

性能指标：

◇检测内容：X,Y坐标和偏转角度；

◇视场大小：最大450mmX500mm，更换镜头可以改变测量产品的大小；

◇检测精度：0.05mm~0.15mm，随着视场的增大，精度会随着下降；

◇检测速度：40个/分。

产品优势：

◇不良品漏检率为0，避免客诉问题。

◇节约人工成本，高效，精准，彻底解决人眼产生的疲劳误判。

◇可持续长时间稳定工作，故障率低。

◇非接触测量，对被测物体不会产生损伤。

◇报表输出，数据存储，以便不良品分析。

适用范围：

本系统可以广泛应用于测量皮带传送的任何单件产品的测量和检测。
